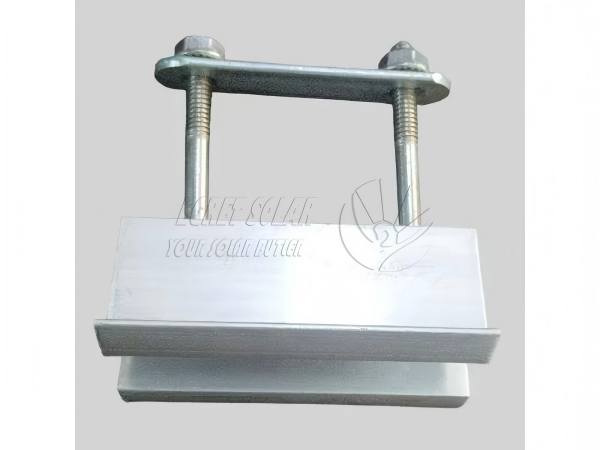

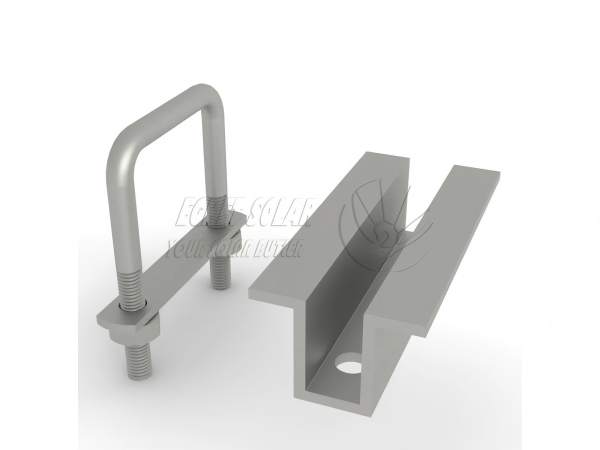

Dual U Bolt Solar Mid Clamp

Egret dual U -pulttiaurinkokeskipuristinta käytetään kiinnittämään aurinkopaneelit molemmilta puolilta keskiasentoon kahden vierekkäisen aurinkopaneelin väliin. Toisin kuin tavallinen aurinkokeskipuristin japäätypuristin, puristimen runko on pidempi, 80-100 mm, mikä johtaa tasaisempaan voiman jakautumiseen ja muodostaa puskurirakenteen, joka estää aurinkosähköalumiinirungon puristamisen ja naarmuuntumisen.

Tuotteen vakiopituus kattaa 80-100 mm, ja muut mukautetut pituudet hyväksytään. Se on yhteensopiva markkinoiden valtavirran 30/35/40 mm aurinkosähkömoduulipaksuuden kanssa; U-muotoisen korkeus voidaan räätälöidä vastaamaan erilaisia ​​neliömäisten teräspääpalkkien eritelmiä.

TUOTTEEN PARAMETRIT

Räätälöintiohjeet

Alumiinipuristimen pituusvaihtoehto: 80–120 mm

Sopiva PV-paneelin rungon korkeus: 30 - 40 mm

U-pultin aukon leveys (sopii suorakaiteen muotoisille putken pääpalkeille): 40/60/80/100mm, sopii 40×60, 50×80, 50×100 jne. suorakaiteen muotoisille kannakkeille

U Pultin PV-kiinnittimen halkaisija: tyypillisesti M8 ja M6

Jos kannatinkisko on pyöreä putki, voidaan käyttää U-muotoista pyöristettyä pulttia; Jos käytetään U-muotoista terästä, voidaan käyttääaurinkokeskipuristin muovimutterilla .

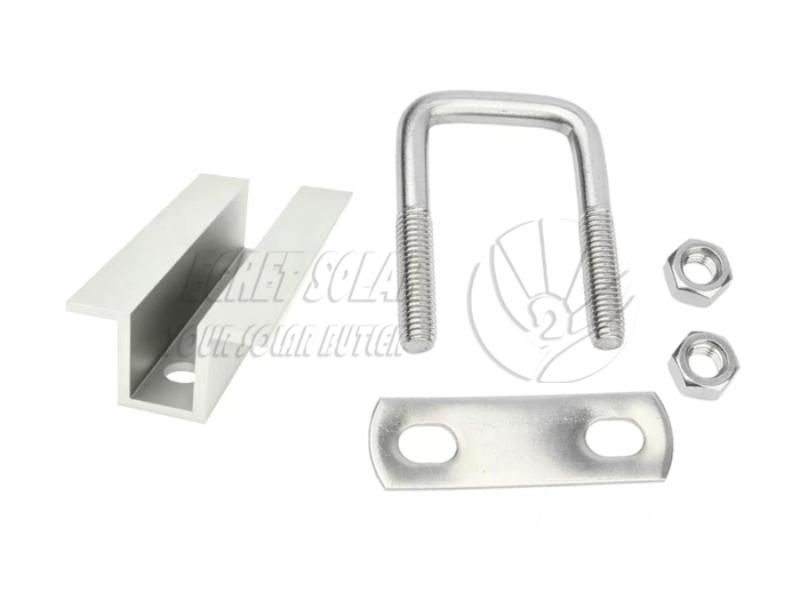

Mukana olevat komponentit

Täydellinen U-pultti pv-puristinsarja toimitetaan sarjana, erillistä lisävarusteiden hankintaa ei vaadita. Koko setti koostuu seuraavista:

1. Alumiininen keskipuristin *1

( Al6005-T5 alumiiniseoksesta valmistettu suulakepuristettu profiili, anodisoitu pinta

2. Pitkä alumiinilevy*1

(Alumiinipuristin samasta materiaalista)

3.U-pultti *1:

(Q235 teräs kuumasinkitty, kiinteästi taivutettu, ruosteenkestävä ja säänkestävä)

4. Tasaiset aluslevyt *2

(Kuumasinkityt vakiokiinnikkeet, löystymisen ja liukastumisenesto)

5. Laippamutterit tai ulkopuoliset kuusiomutterit *2

U-aurinkopaneelin ominaisuudet

Tasapainoinen jännitysjakauma, joka estää paneelin liukumisen

Alumiinipuristimen ja aurinkopaneelin rungon ja kiskon välinen suuri liitospinta-ala varmistaa tasaisen jännityksen jakautumisen tavalliseen keskipuristimeen verrattuna, mikä estää paneelin siirtymisen voimakkaiden tuulien ja lämpötilan vaihteluiden vaikutuksesta.

Pitkäaikainen ulkokorroosionkestävyys

Kaksikerroksinen aurinkokiinnityspuristin kestää UV-säteitä, sadetta ja happo-/alkalikorroosiota; U-pultit on kuumasinkitty, mikä takaa ruostettoman toiminnan 15 vuodeksi myös runsassuolaisilla rannikkoalueilla ja sateisilla eteläisillä alueilla, jotka sopivat erilaisiin ankariin ulkoympäristöihin.

Loistava jälkimyynnin palvelu

Tuotteissamme käytetään korkealaatuisia teräspohjamateriaaleja ja niissä on 65 µm galvanoitu kerros, joka tarjoaa 25 vuoden käyttöiän ja 12 vuoden takuun.

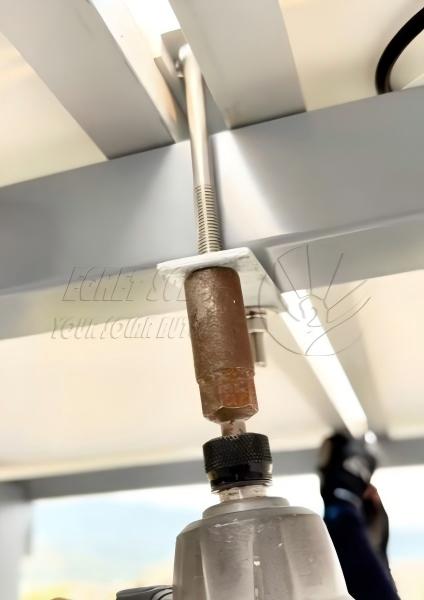

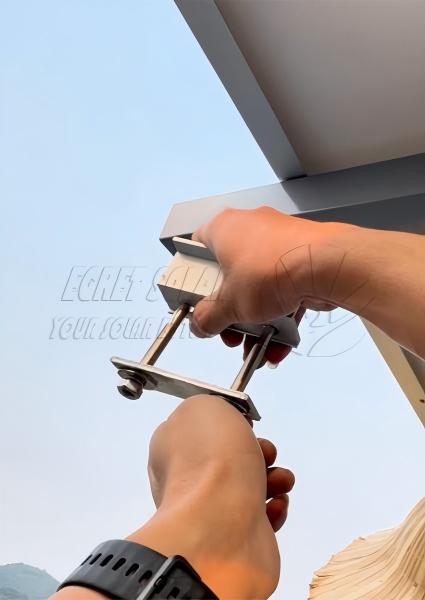

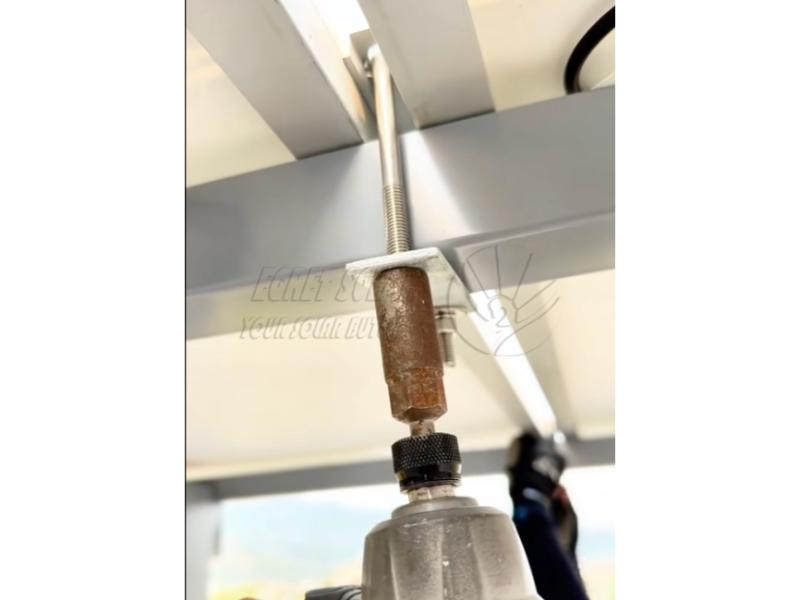

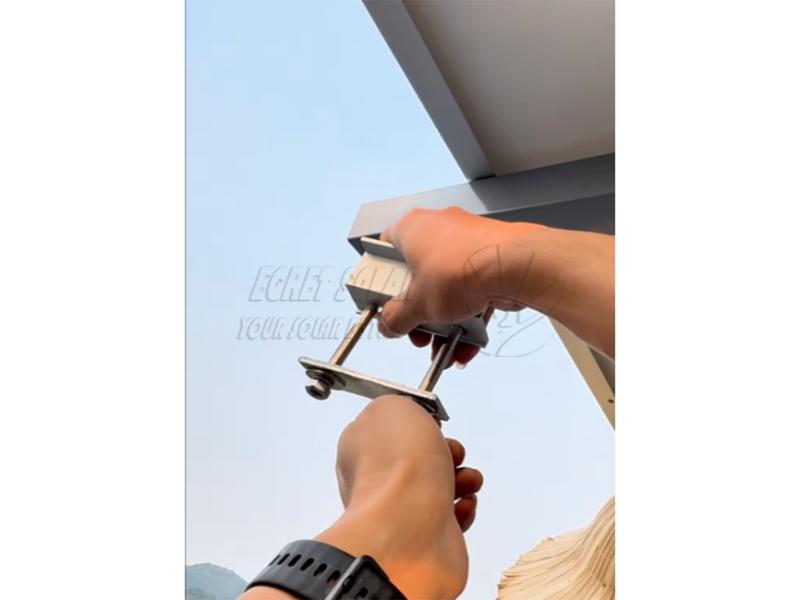

                                                                   Mauritiuksen asiakkaan toimittama asennuskuva

FAQ

Q1. Mihin nelikulmaisiin putkipalkkiin U-pultti voi lukittua?

A1. Vakio U-pultit sopivat suorakaiteen muotoisiin galvanoituihin/ZAM-teräksisiin nelikulmaisiin palkkeihin. Jos kiinnikkeessäsi käytetään erityisiä leveys-/paksuisia palkkeja, voimme mukauttaa U-pultin korkeuden ja aukon leveyden piirustojesi mukaan.

Q2. Voidaanko tätä puristinta käyttää meren lähellä olevilla alueilla, joissa on runsaasti suolaa?

A2: Kyllä. Solar U mid -puristin on UV-kestävä ja happosateenkestävä; kuumasinkityt kiinnikkeet läpäisevät 500 tunnin suolasuihkutestin. Erittäin syövyttävissä ympäristöissä, kuten saarilla, sinkki-alumiini-magnesiumpultti voidaan päivittää, ja sen käyttöikä ulkona on yli 20 vuotta.

Kysymys 3: Jos asennusympäristö on ankara, onko suositeltavia maadoitusjärjestelmiä, jotka voidaan mukauttaa tähän keskipitimeen?

V: Suosittelemme käyttämään lujaa zam-neliöputkijärjestelmää, joka sopii alueille, joilla on kovaa lunta ja tuulta Euroopassa. Hitsausta ei tarvita, liitäntä ja kiinnitys tehdään suoraan pulteilla, mikä tekee asennuksesta kätevän.
