Kuinka asentaa itä-länsi-painolasti-aurinkoasennusjärjestelmä?

[Valmistelu ennen asennusta]

Tässä on luettelo kohteista, jotka sinun on valmisteltava ennen asennusta:

Työkalut:

Ruuvimeisseli: Käytetään ruuvien tiukkaan kiristämiseen.

Mittanauha: Käytetään varmistamaan, että kiinnike on oikeassa asennossa.

Taso: Käytetään vahvistamaan, että kiinnike on asennettu vaakasuoraan.

Aurinkopaneelijärjestelmämme sisältää seuraavat lisävarusteet:

Esiasennettu jalustan tuki, kisko ja kiskoliitos,KeskipuristinJa päätypuristin, kiskon puristin, maadoitusklipsi jaMaadoituslenkki、Painolastiallas、M8*60 kuusiopultit ja M8-laippamutteri. On huomattava, että sinun on toimitettava sementtilohkot itse.

Esiasennettu jalustan tuki

Rail Ja Rail Splice

Keskipuristin ja päätypuristin

Kiskon puristin

Maadoitusklipsi ja maadoituskorvake

Painolastiallas

[Vaihe 1]

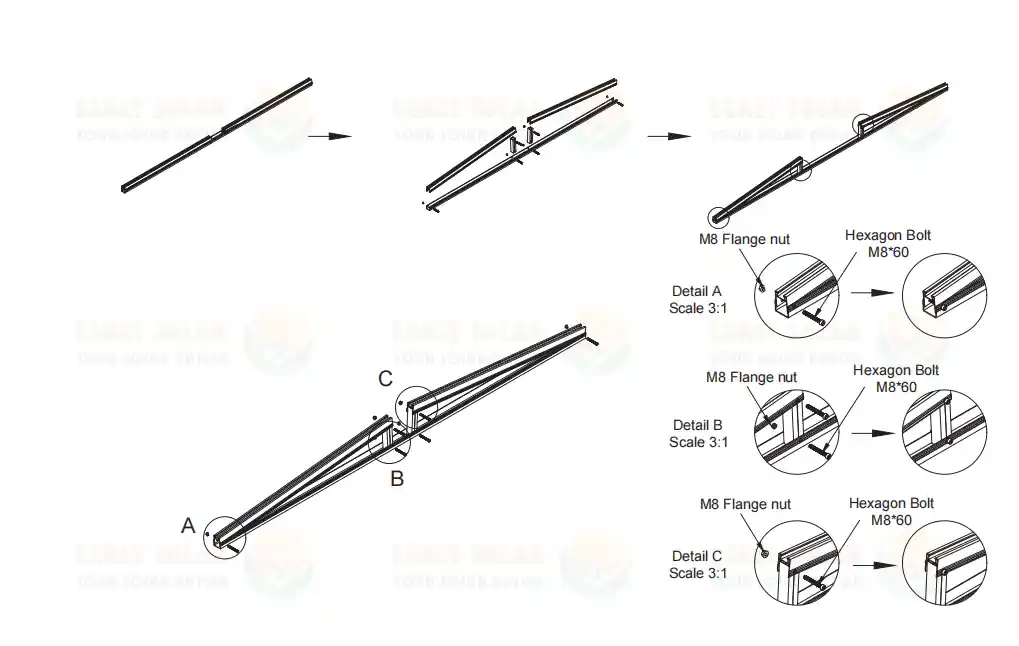

Avaa esiasennettu kannake ja asenna M8*60 kuusiopultit ja M8-laippamutterit alla olevassa kaaviossa merkittyihin pisteisiin A, B ja C jalustan kiinnikkeen kiinnittämiseksi.

[Vaihe 2]

Piirustusten mukaan Solar Flat Roof Mounting Systemin esiasennetut kolmijalan tuet on järjestetty 2500 mm:n välein.

[Vaihe 3]

Aseta liitäntälaatikko vuorotellen esiasennettuun kolmijalan tukeen, ja kahden painolastialustan välinen etäisyys on noin 1275 mm kuvan osoittamalla tavalla.

[Vaihe 4]

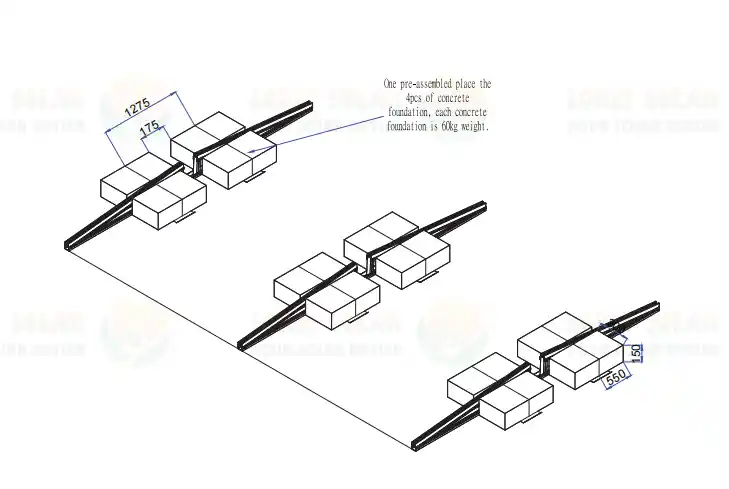

Aseta betonilohko painolastialustaan. On huomioitava, että yksi esiasennettu kolmijalkatuki on tuettava neljällä betoniharkolla, ja jokaisen betonipalkin tulee painaa vähintään 60 kg. Sementtilohkojen mitat ja sijoittelu betonikatto-aurinkoasennusjärjestelmässä on esitetty seuraavassa kuvassa.

[Vaihe 5]

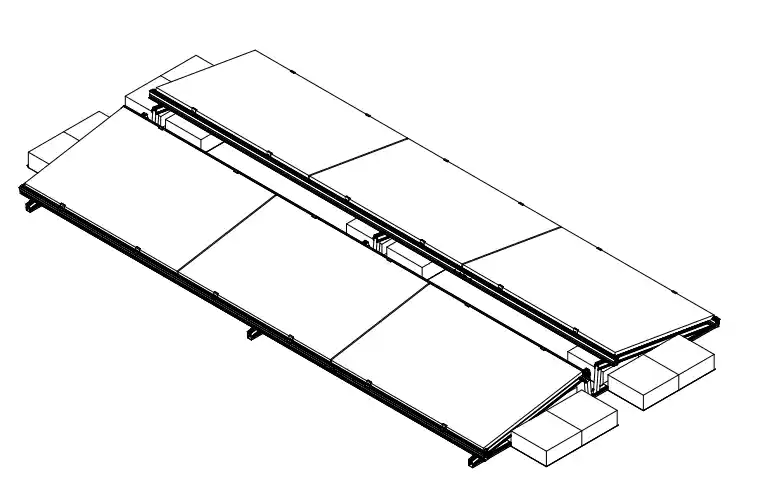

Seuraavassa on ylhäältä näkymä esiasennetusta jalustan tuesta, painolastilevystä ja betonilohkosta, kun yllä olevat asennusvaiheet on suoritettu.

[Vaihe 6]

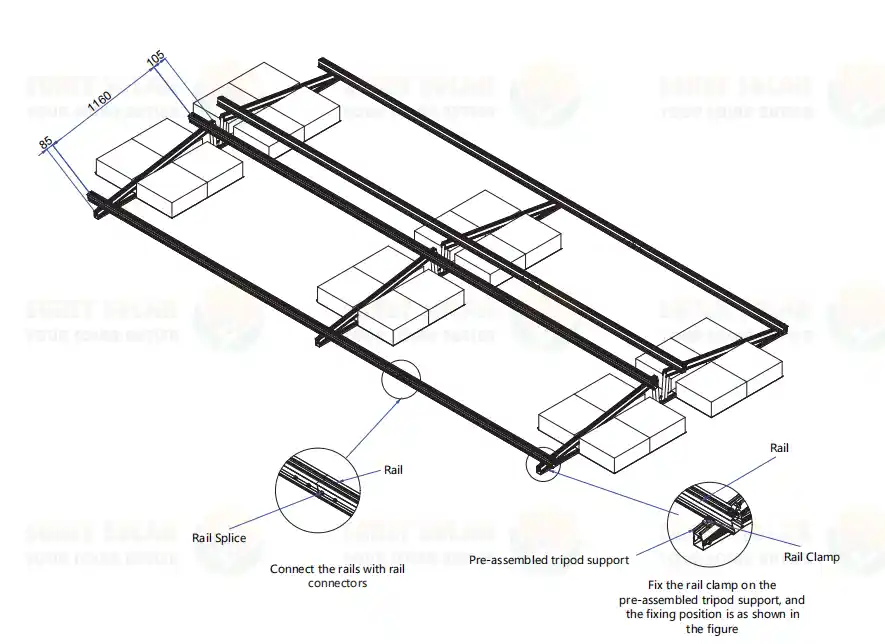

Liitä kiskot kiskotitoksen avulla ja kiinnitä kiskon pidikkeet esiasennettuun kolmijalan kannakkeeseen kuvan osoittamalla tavalla.

[Vaihe 7]

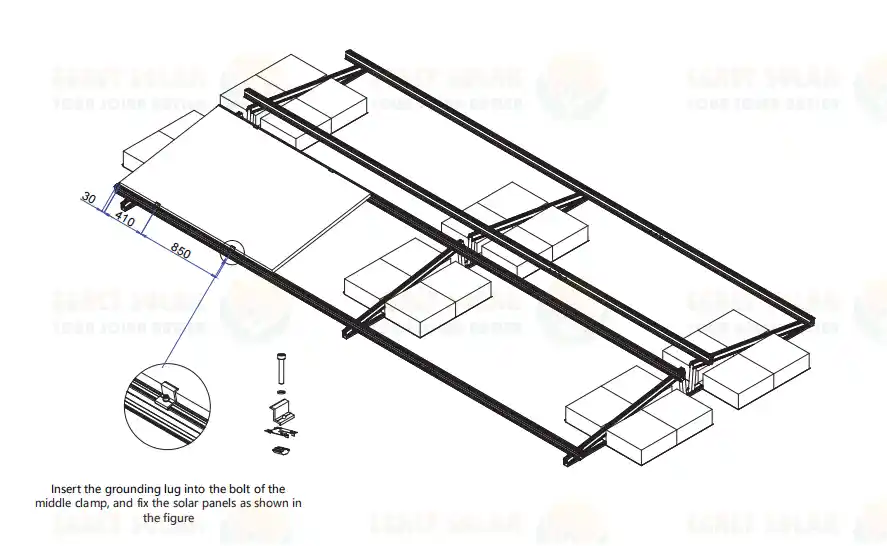

Aseta aurinkopaneeli kiskolle ja aseta maadoituspidike keskipuristimen pulttiin kuvan osoittamalla tavalla.

[Vaihe 8]

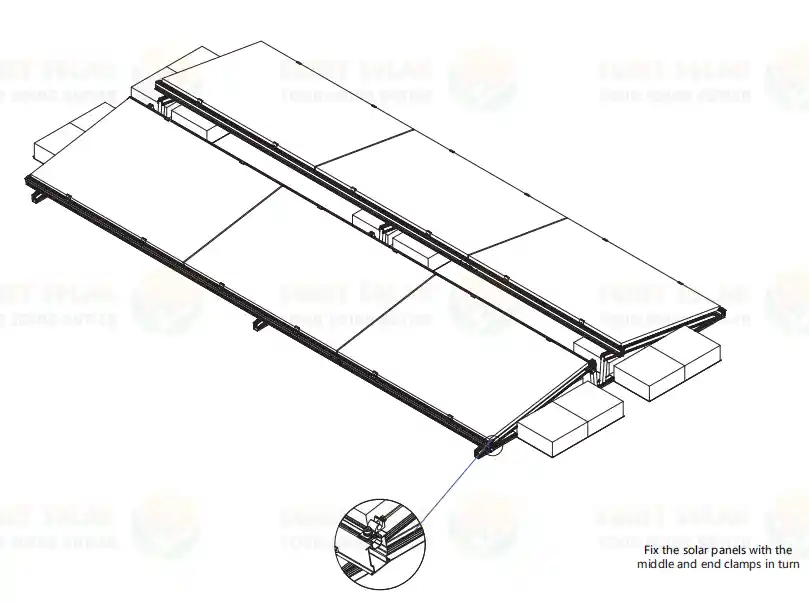

Aseta aurinkopaneelit peräkkäin ja asenna sitten keskipuristin ja päätypuristin niiden kiinnittämiseksi, kuten kuvassa. Tämä viimeistelee koko itä-länsi -aurinkopainolastiasennuksen järjestelmän.

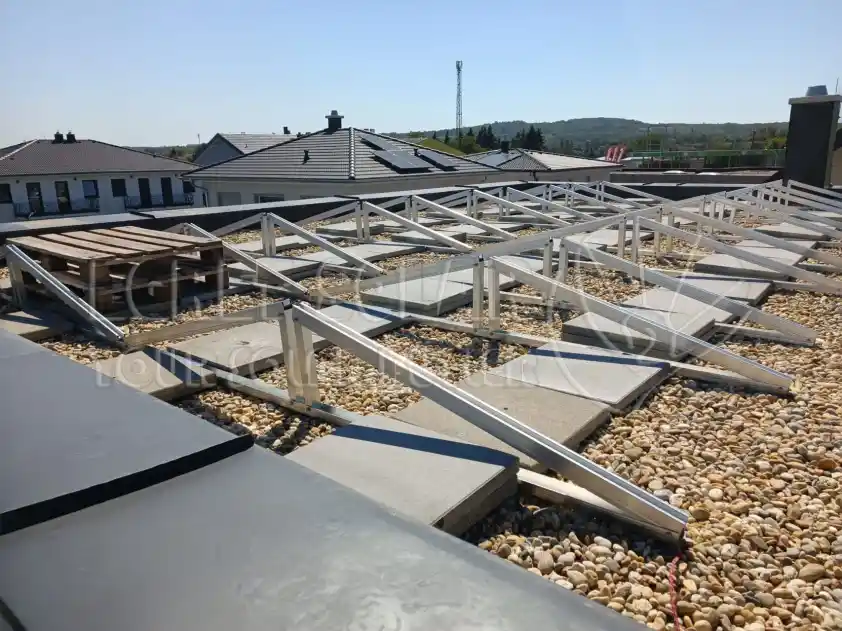

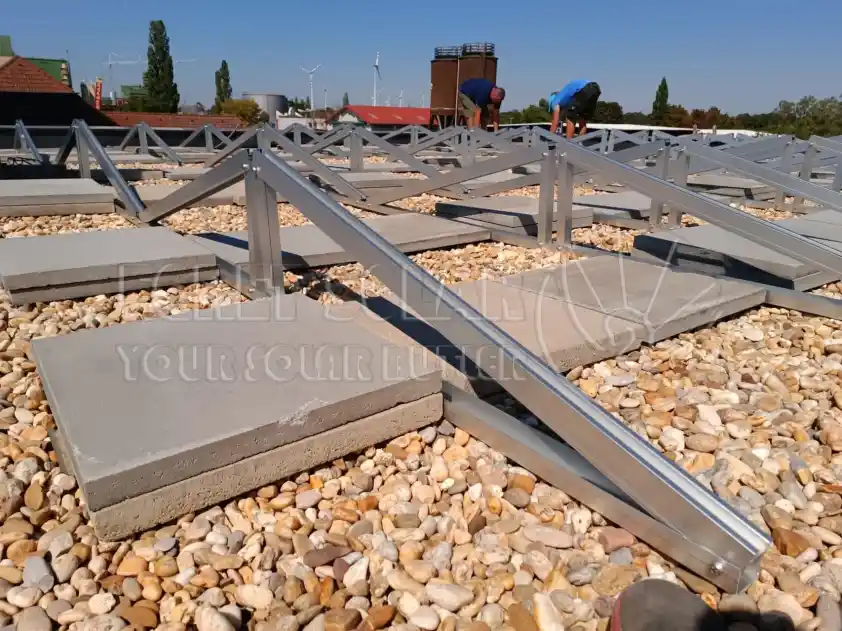

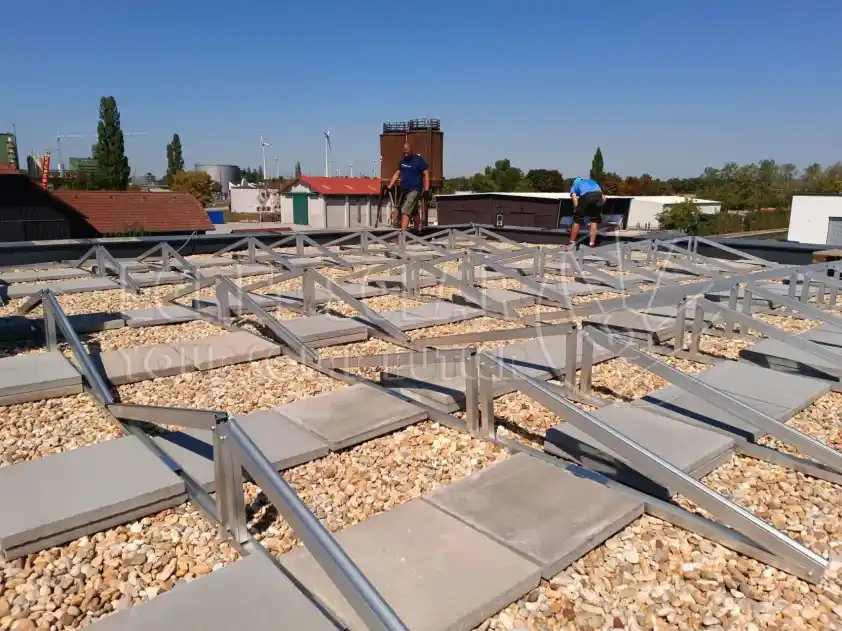

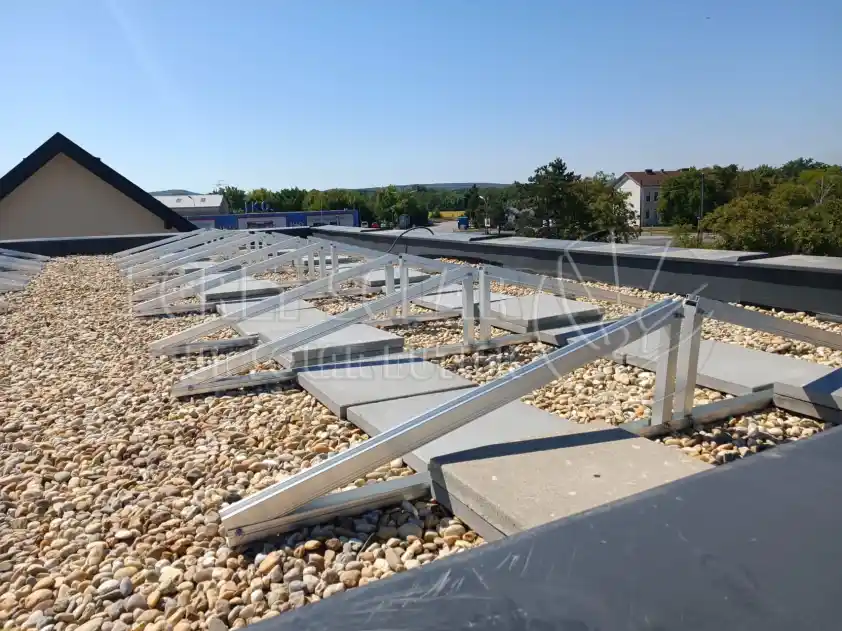

[Asennusesimerkki]
