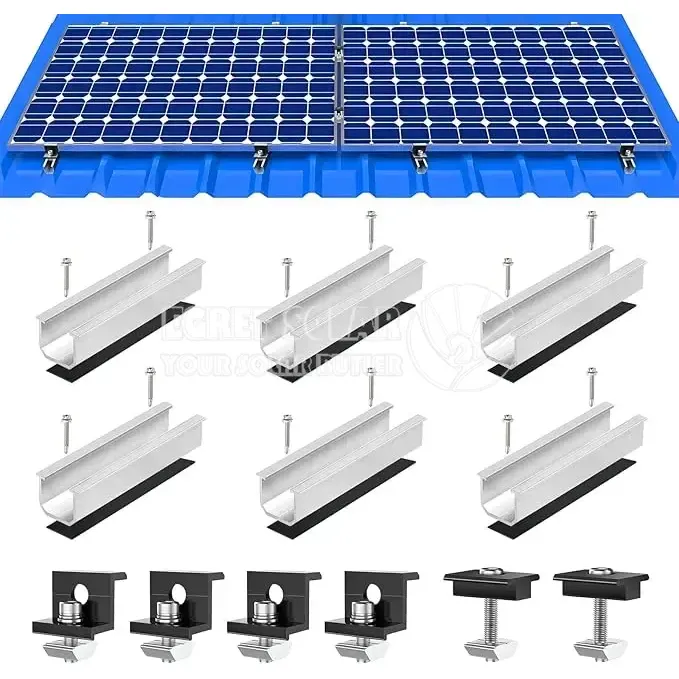

PV -kiinnityssarja trapetsoidiselle katolle

Xiamen Egret Solar PV -asennussarja trapetsoidiselle katolle on valmistettu korkealaatuisesta alumiiniseosmateriaalista, jolla on anodisoitu pinta, joka on ruoste ja korroosiokestävä. Se tarjoaa luotettavan kiinnittymisen aurinkopaneeleillesi ja varmistaa pitkän käyttöikäisen käyttöiän, jopa äärimmäisissä sääolosuhteissa. Kiitos harkittuun suunnitteluun ja selkeisiin ohjeisiin, kiskojemme asennus on nopeaa ja helppoa. Käyttämällä täydellistä trapetsiaalista arkkiä aurinkokiinnikkeemme, säästät vain aikaa hankintatarvikkeisiin, vaan myös rahaa, koska sinun ei tarvitse ostaa lisäosaa

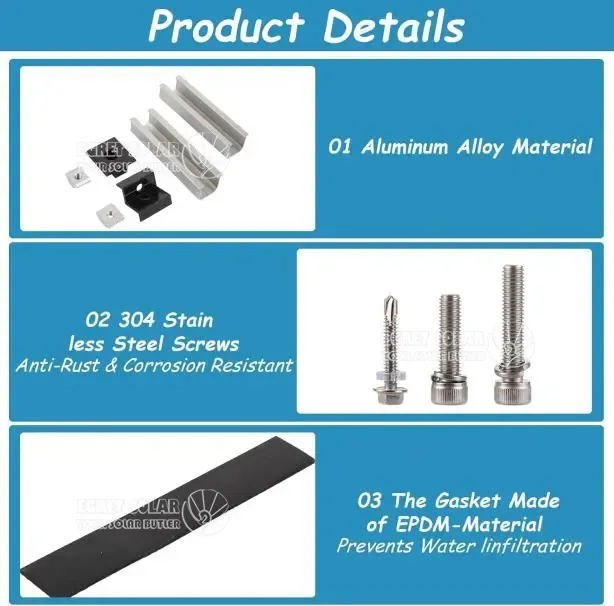

Yksityiskohdat:

Korkealaatuinen materiaali-alumiiniseos: Aurinkoen metallikatto kiinnitetään alumiiniseoksesta (AL6005-T5), joka on vahva ja kestävä, korroosiokestävä ja sopiva kaikkiin sääolosuhteisiin.

Auringon moduulien kiinnitys tinan katon kiinnittämiseen, sopii aurinkopaneeleihin.

Tuotteen väri: musta+hopea

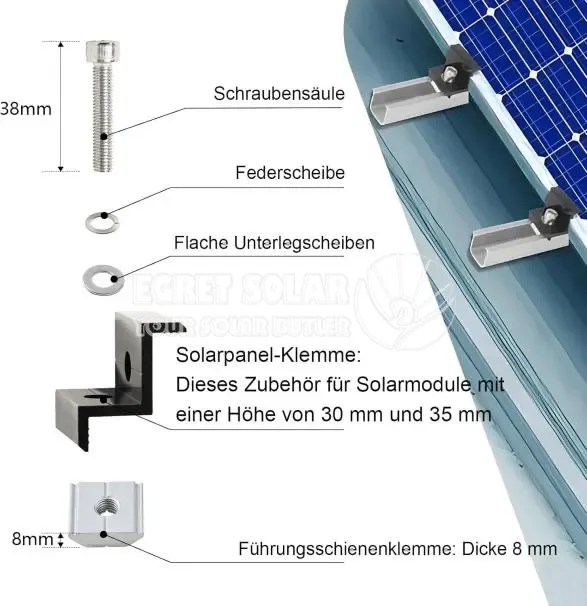

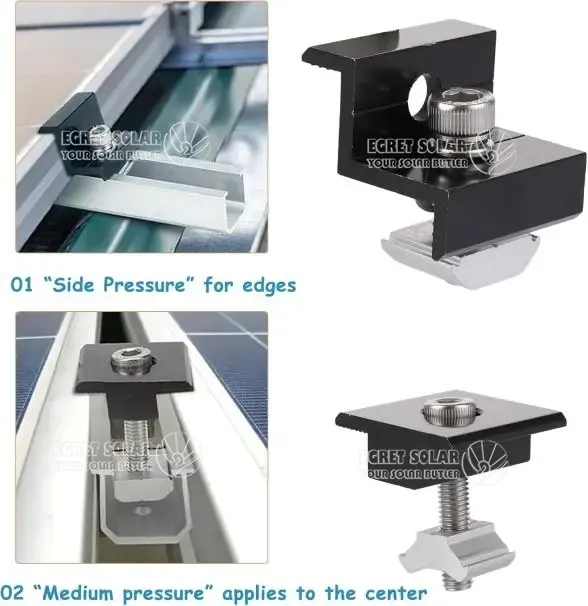

Keskimmäinen puristus: 30 mm, 35 mm (sopii aurinkopaneeleille).

Päätykiinnitteet: 30 mm, 35 mm (sopii aurinkopaneeleille).

Etu:

PV-kiinnityssarja trapetsoidiselle katolle, joka on valmistettu korkealaatuisesta alumiiniseoksesta (AL6005-T5), pinta-anodoitu sileiden reunojen, vakaan ja korroosiokestävä UV-säteille, lämmölle, kylmälle ja kosteudelle.

Aurinkokaton aurinkokiinnitys aurinko -moduulin kiinnikkeille käytetään moduulien kiinnittämiseen kiskoihin ja kiinteän yhteyden luomiseen moduulien välillä. Soveltuu moduulin korkeuteen 30-35 mm, voit säätää asetusta tarpeidesi mukaan vakauden ja suorituskyvyn varmistamiseksi.

Aurinkokiinnike, modulaarinen rakenne helpon ja kätevän asennuksen saavuttamiseksi, monimutkaisten lisävarusteiden, PV -moduulin kiinnikkeen kiinnitystä, vain ruuvit ja mutterit, joita tarvitaan aurinkopaneelien kiinnittämiseen ja kytkemiseen tiukasti kiskoihin.

Trapetsoidisen katon aurinkoki Voit kiinnittää aurinkopaneelin säätämällä puristimen parhaan asennusvaikutuksen saavuttamiseksi.

PV Mount sopii moniin sovelluksiin, mukaan lukien asuntovaunuissa, taloissa, veneissä ja parvekkeissa. Se voidaan asentaa erityyppisiin kattoihin, kuten laattoihin, asfalttiin tai litteisiin kattoihin. Tällä kiinnikkeellä voit asentaa aurinkopaneelit mihin tahansa haluat käyttää aurinkoenergiaa.

Faq

1. Millaiset PV -kiinnikkeet sopivat tinakattoihin?

Ei-tunkeutumattomat kiinnittimet:

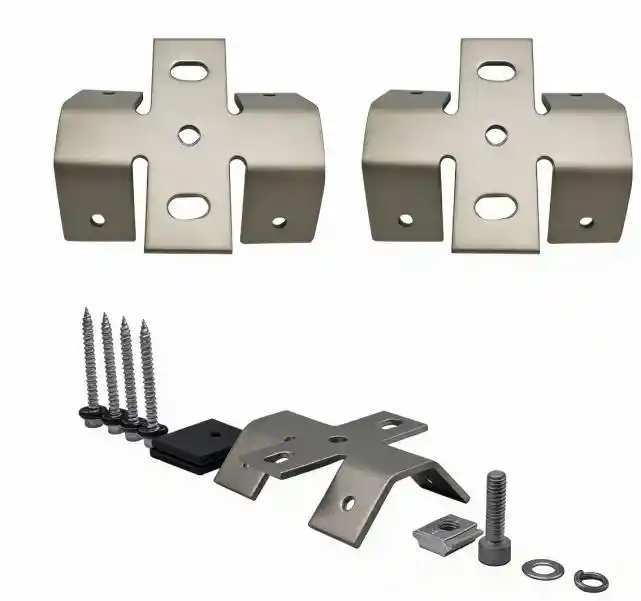

Ihanteellinen seisomaan sauma tai aallotettuja tinakattoja. Nämä puristukset korotettuihin saumiin/kylkiluihin ilman porausta, säilyttäen vedeneristyksen.

Tunkeutuvat kiinnikkeet:

Katolle ilman nostettuja saumoja. Käytä itseporausruuveja, joissa on EPDM-aluslevyt ja vedenpitävät tiivisteet (esim. Butyyliteipit) tunkeutumispisteissä.

Rautatievapaat järjestelmät:

Kiinnitä paneelit suoraan kiinnikkeisiin vähentäen materiaalikustannuksia. Sopii matalan tuulen alueille (<45 m/s).

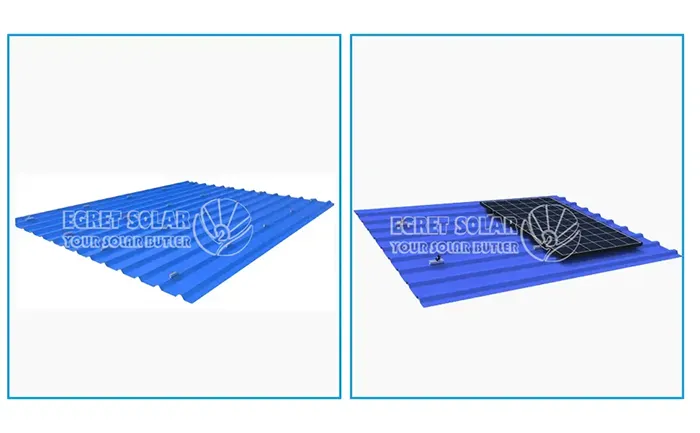

2. Kuinka haarat asennetaan aallotettuihin tinakattoihin?

Avainvaiheet:

Katon arviointi: Varmista rakenteelliset kapasiteetin (≥1,4 kN/m² lumikuorma, ≥216 km/h tuulenkestävyys) ja tarkista korroosio/vauriot.

Puristus/kiskon kohdistus:

Kohdista kiskot aaltojen suuntaisesti.

Puristimen etäisyys: 600–900 mm vakiopaneeleille; Vähennä 500 mm: iin korkean tuulen alueilla.

Tiivistys: Levitä tiiviste puristinpohjan alle ja ruuvien ympärille veden pääsyn estämiseksi.

Vääntömomentin hallinta: Kiristä pultit 25 ft-lb: n maksimiin-ylittäviä muodonmuutoksia tinalevyjä.

3. Mikä materiaali varmistaa pitkäikäisyyden?

Alumiiniseos (6065-T5): kevyt, korroosiokestävä; Anodisoitu UV -suojausta varten.

Ruostumaton teräs (SUS304): välttämätön rannikko-/korkea-alueen alueille. Vältä sekoittamista galvanoidun teräksen kanssa elektrolyyttisen korroosion estämiseksi.

Pintakäsittely: Anodisoiva tai jauhepäällyste pidentää käyttöiän yli 25 vuotta.

4. Mitä tuulen/lumen kuormia nämä kiinnikkeet voivat kestää?

Tuulenkestävyys: PV -asennussarja trapetsoidiselle katolle voi ulottua jopa 216 km/h (60 m/s), kun radan etäisyys on ≤1,2 m ..

Lumikuorma: sertifioitu 1,4–1,6 kN/m² (30–40 psf). Vähennä raskaampaa lunta, vähennä kiskoväliä tai lisää keskiasteen tukia.

Suunnittelustandardit: Sovelletaan AS/NZS 1170, DIN 1055 ja Tüv -tuulitunnelitestaus.

5. Kuinka kattokulma vaikuttaa kiinnikkeen valintaan?

Matala-sidottu katot (0 ° –10 °): Käytä kallistuskiinnikkeitä (5 ° –10 ° piskiä) paneelin kulman optimoimiseksi.

Jyrkät katot (jopa 60 °): Säädettävät kolmiokiinnikkeet sallivat 10 ° –60 ° kallistuksen.

Tuulen näkökohdat: Korkeammat kallistukset lisäävät tuulen nousua - vahvistetaan ylimääräisillä kiinnittimillä.

6. Mitä huoltoa vaaditaan?

Vuotuiset tarkastukset: Kun aurinkopaneelin kiinnitys 2 aurinkopaneelille on valmis, pulttien kireys on tarkistettava vuosittain. Jos löysyyttä on, sitä tulisi vahvistaa ja kiristää ajoissa.

Puhdistus: Poista roskat puristimen kanavista veden yhdistämisen estämiseksi.

Pinnoitteen korjaus: Kosketa naarmuuntunut anodisoiva/maali 48 tunnin sisällä ruosteen välttämiseksi.

7. Sertifikaatit ja takuu?

Pakolliset sertit: Tüv, CE, SGS ja ISO 9001 varmistavat rakenteellisen noudattamisen.

Takuu: 125 vuotta laitteistosta; 25 vuoden suorituskyky takaa saatavilla.
